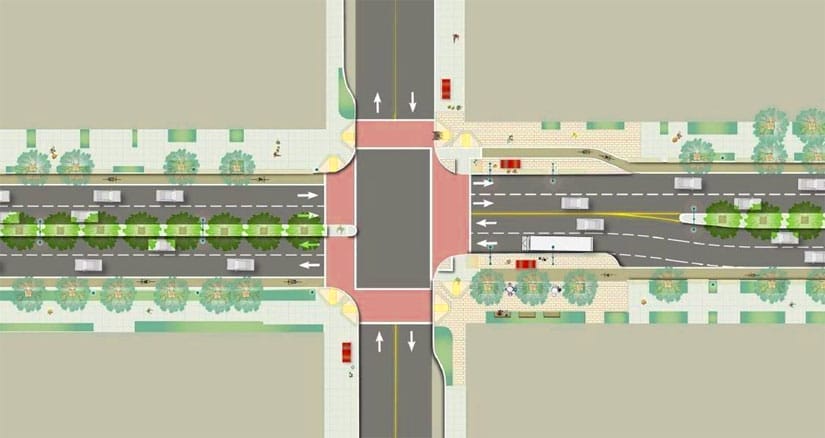

La externalización de planes de mejora pública también es un contenido común en los servicios de diseño de ingeniería civil. Se puede denominar con otros nombres como Planes de mejora fuera de línea o Planes de mejora de calles.
Los planes de mejora pública de externalización suelen incluir las siguientes características:
un. Preparado en hojas D de 24"x 36"
b. Todos los tamaños de las letras mín. 0.1"
c. Las hojas se numeran consecutivamente
d. La línea de límite del proyecto es oscura, gruesa y negrita
e. La línea de derecho de paso es oscura, en negrita, sólida, tipo de línea en negrita
f. La línea de servidumbre propuesta es negrita, tipo línea discontinua
g. La línea de servidumbre existente es ligera, de tipo línea discontinua
h. La línea topográfica propuesta es negrita, tipo línea continua (con n.º de elevación)
L La línea topográfica existente es ligera, de tipo línea discontinua (con n.º de elevación.)
j. Las líneas topográficas son suaves y continuas hasta al menos 50 pies más allá de los límites del proyecto
k. Se muestran todos los árboles y estructuras dentro y 1DO-pies del límite del proyecto
I. Los indicadores de flecha de pendiente deben apuntar hacia abajo
m. Bloque de revisión en todas las hojas.
un. El bloque de título debe ser representativo de los requisitos de la ciudad
b. El bloque de título indica: "Planes de Mejora Pública para el Nombre del Proyecto"
c. Aviso de alerta de excavación
d. Nombre y dirección de la subdivisión o proyecto en el bloque de título
e. Verificar las notas de mejora de la norma actual
f. Verificar las notas actuales de agua y alcantarillado
g. Mapa de vecindad (que muestra el sitio, la carretera más cercana, las carreteras, la flecha del norte, el límite de la ciudad)
h. Mapa clave (que muestra la cobertura de la hoja de mejoras generales, el límite de la subdivisión, la escala, las líneas del lote, la leyenda del mapa clave, las descripciones legales breves, el trabajo fuera del sitio, las instalaciones existentes/propuestas, las ubicaciones de las bocas de incendio, las flechas de la pendiente de la calle, la flecha del norte, los servicios de agua y alcantarillado, y cualquier otra información pertinente)
i. Se requiere un mapa clave en los planes de mejora de múltiples hojas.
j. Índice de hojas
k. Certificado de Ingeniero con firma y sello
j. Leyenda completa que detalla el trabajo existente y propuesto y la referencia
a los planos estándar de la ciudad.
k. La leyenda debe mostrar "DESCRIPCIÓN", "SÍMBOLO" y "CANTIDAD"
AXA Engineers se especializa en servicios de diseño de ingeniería civil, que incluyen externalizar los Planes de Mejora Pública Servicios. Con nuestra gama de software técnico CAD y Civil 3D, podemos dar vida a un concepto de diseño inicial o preparar los planos detallados necesarios para el proceso de aprobación del proyecto y la construcción con un rendimiento excelente y un precio rentable.
